Parametry Instalacji

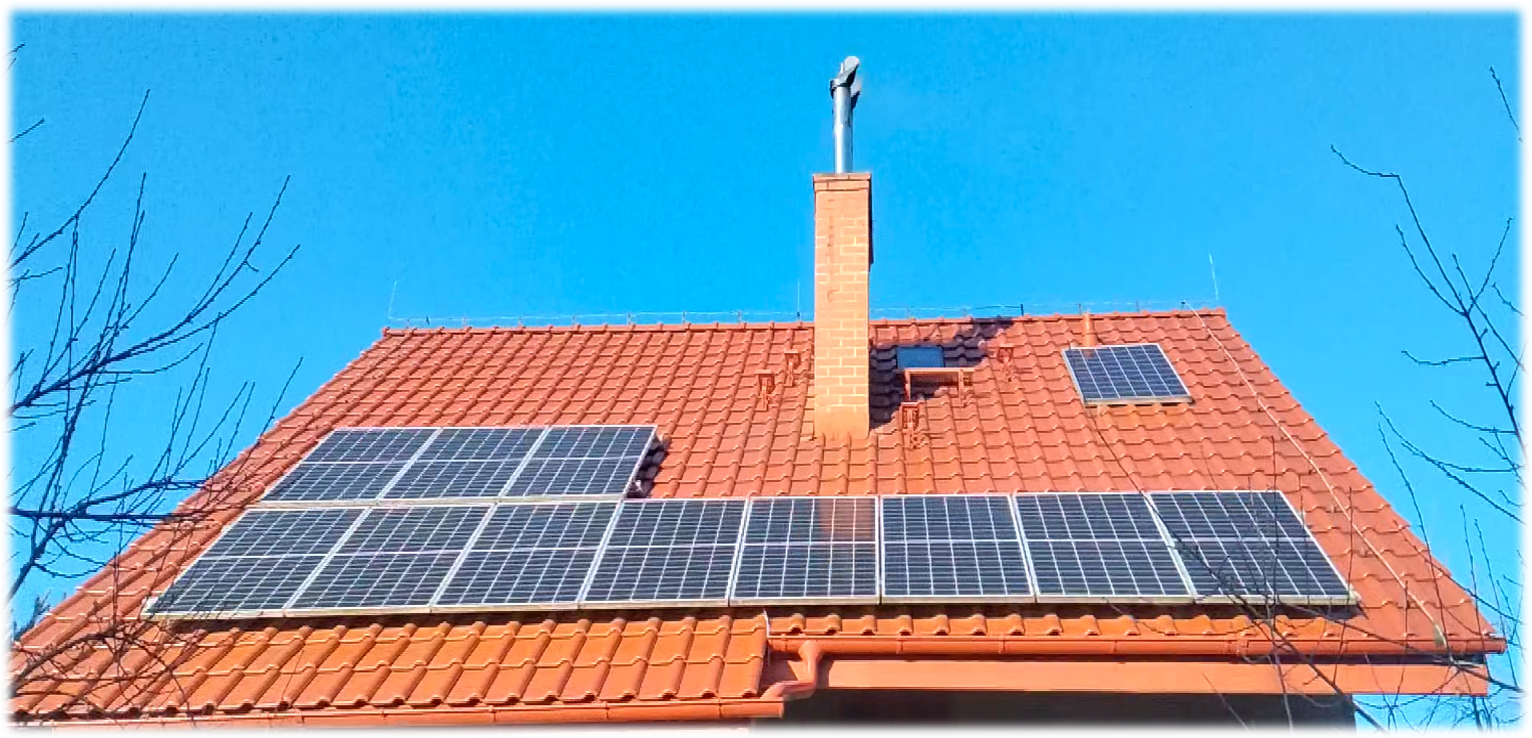

- panele PV: 3,3kWp, nachylenie 45*, kierunek wschód
- falownik jednofazowy on-grid SOLAX X1-Boost/Air/Mini 1.5kW
- licznik modbus CHINT DTSU666
- ładowarka Meanwell NPB-450-48 (450W 48V)
- router energii wariant „C”: 2x grzałka 460V 4kW + wyjście SSR
- dwie grzałki 3x2000W 6/4″ osadzone w buforze z wężownicą higieniczną

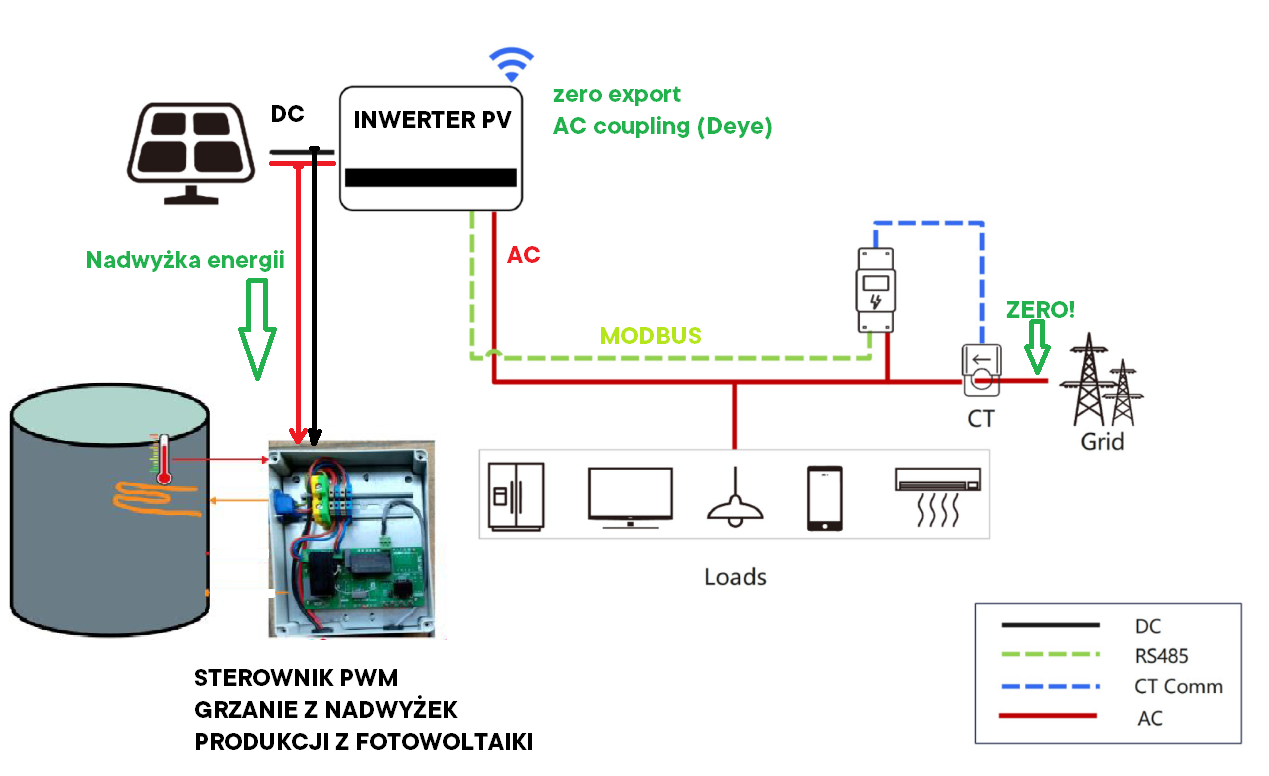

Konfiguracja
- do falownika podłączony licznik CHINT (modbus)
- falownik PV monitoruje zużycie odczytując zużycie mierzone przez licznik CHINT
- Falownik skonfigurowany w trybie „zero-export” – produkcja energii z PV kompensuje bieżące zużycie energii
- Router energii monitoruje pracę falownika
- każdą nadwyżkę energii nie zużytą przez falownik, router kieruje na grzałki i/lub SSR
- router włącza SSR i ładowarkę 48V jeżeli ilość energii ze słońca przekracza 700W
- ładowarka jest urządzeniem opcjonalnym. Wybrany model akceptuje zasilanie prądem stałym – można zasilać bezpośrednio z paneli PV
Roczna produkcja oraz statystyka

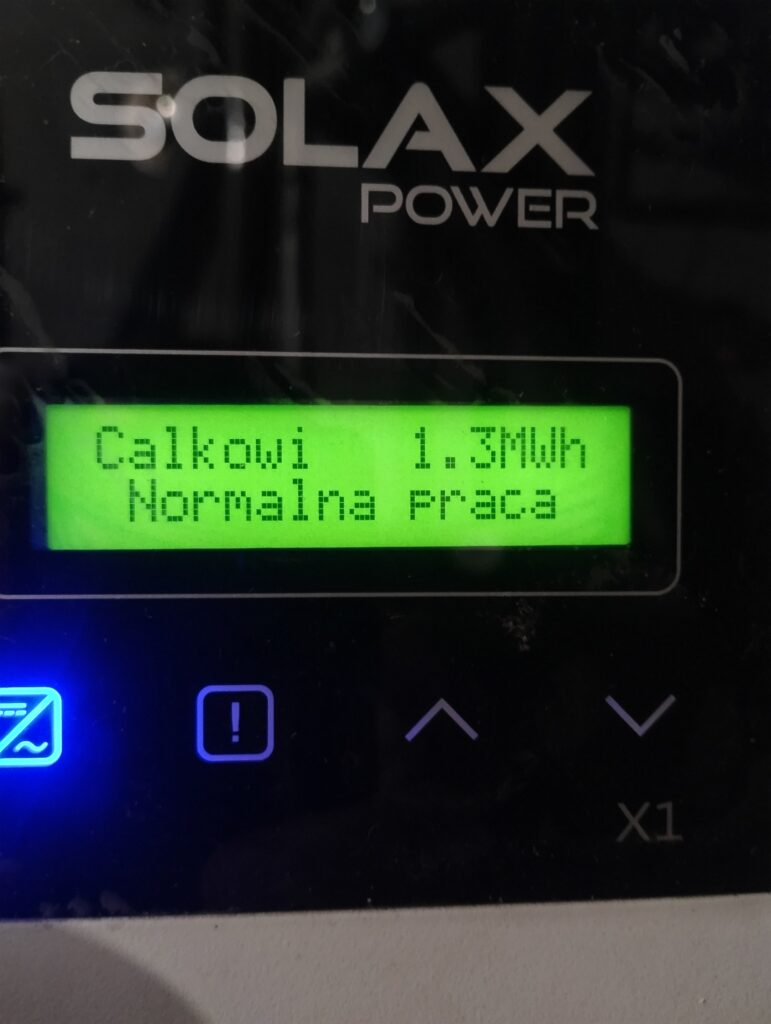

Falownik w ciągu roku (4.2024 do 4.2025) wyprodukował

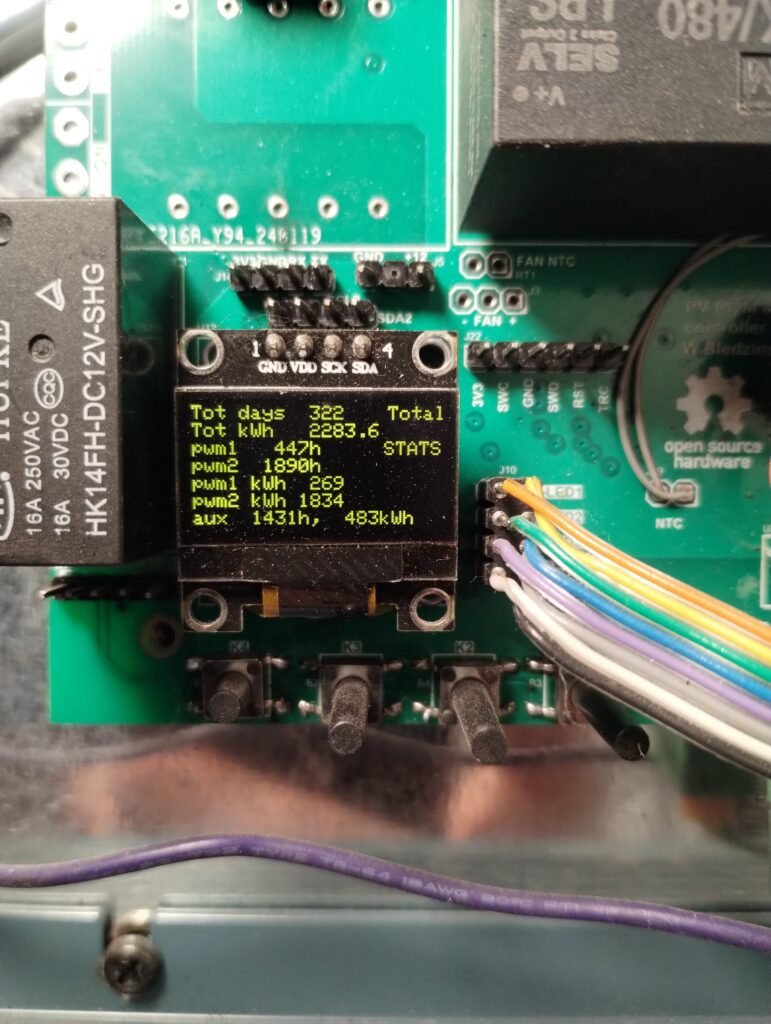

Router energii przejął nadmiar
2283 kWh – całkowita energia zagospodarowana przez router, w tym:
- 2103 kWh na C.O. oraz C.W.U.
- 483 kWh pobór na wyjściu SSR (ładowarka zewnętrznego power banku). naprawdę jest to ok. 200kWh, bo w oprogramowaniu był błąd zliczania poprawiony po kilku miesiącach pracy

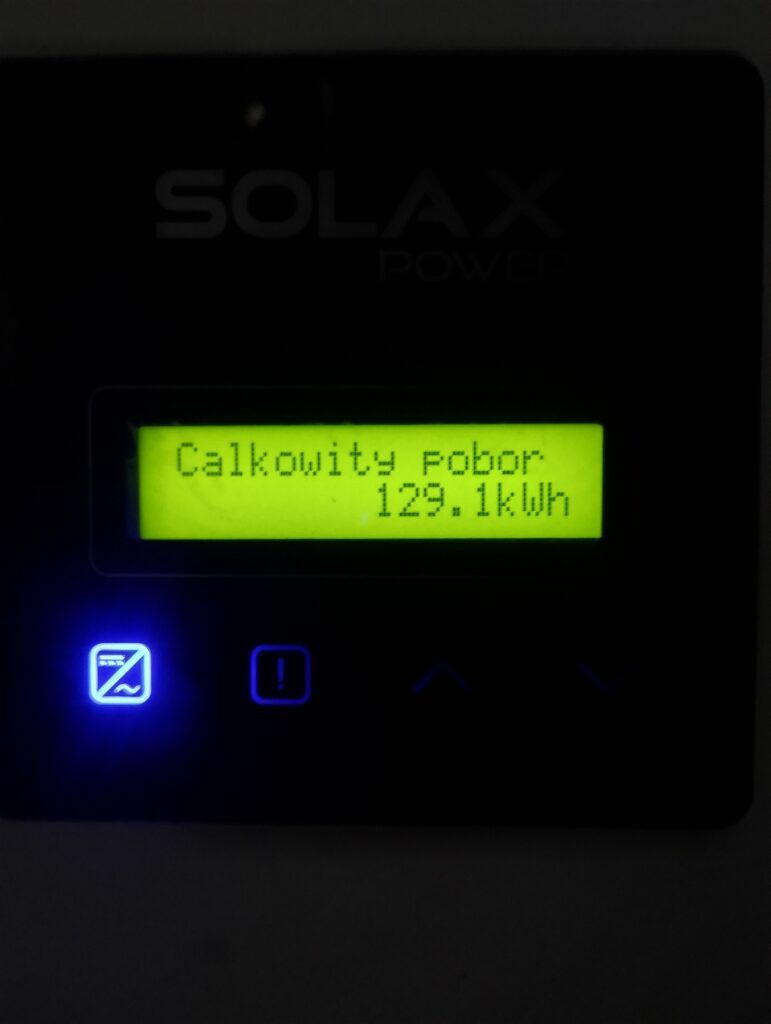

Zużycie własne falownika
Roczne podsumowanie pracy instalacji
całkowita energia rocznie z 3,3kWp to ok. 3.5MWh
z tego ok. 30% (1.3MWh) zużyte jest na bieżąco (autokonsumpcja)
nadmiar 2.0MWh przetworzony został na ciepło
ok. 200kWh zużyte zostało na ładowanie zewnętrznego power banku 48V
Plany na przyszłość
Rozbudować instalacje o drugi string, będę miał instalację wschód-zachód, łącznie ok. 7kWp, gdzie moc szczytowa to będzie 4kW.
Instalacja PV wschód-zachód jest korzystna od wiosny do jesieni.
Na zimę i tak najlepsza jest PV ustawiona na południe.
